تامین و تولید قطعه سیلیکونی|راه حل مهندسی برای حذف نشتی و رسوب
گاهی یک تغییر کوچک در طراحی و انتخاب متریال میتواند تأثیر زیادی بر کیفیت محصول نهایی داشته باشد. در این پروژه آریا رابر با هدف رفع مشکلات نشتی و رسوب در یک سر دوش استیل اقدام به طراحی و تولید قطعات سیلیکونی یکپارچه میکند. مشتری این پروژه یکی از تولیدکنندگان سر دوش استیل بود که در محصول خود از یک قطعه پلاستیکی و یک واشر پلاستیکی مجزا استفاده میکرد. این طراحی در طول زمان باعث ایجاد مشکلاتی مانند نشتی و تجمع رسوب میشد. راهکار آریا رابر جایگزینی این دو قطعه با یک قطعه سیلیکونی مهندسی شده بود. این تغییر علاوه بر افزایش کیفیت محصول باعث سادهتر شدن فرآیند مونتاژ نیز شد.
چالش مشتری در تولید سر دوش استیل
در ساختار اولیه سر دوش استیل از دو قطعه مجزا استفاده میشد. یک قطعه پلاستیکی وظیفه پخش آب را بر عهده داشت و یک واشر پلاستیکی نیز برای آببندی مورد استفاده قرار میگرفت. استفاده از دو قطعه مجزا باعث ایجاد نقاط ضعف مختلفی در محصول شده بود. این مشکلات در اثر تماس مداوم با آب گرم و کلر و رسوبات موجود در آب بیشتر میشدند. مهمترین مشکلات محصول اولیه شامل موارد زیر بود:
- نشتی آب از قسمت داخلی سر دوش
- کاهش خاصیت ارتجاعی واشر پلاستیکی
- سخت شدن واشر در طول زمان
- ایجاد رسوب آهکی در منافذ خروج آب
- کاهش کیفیت الگوی پاشش آب
- نیاز به تمیزکاری مداوم
- آسیب احتمالی قطعه در اثر استفاده از مواد شیمیایی
مشکل نشتی در واشر پلاستیکی
واشر پلاستیکی مورد استفاده در محصول اولیه در معرض تماس مداوم با آب گرم و کلر قرار داشت. این شرایط باعث میشد عملکرد واشر در طول زمان کاهش پیدا کند. با کاهش خاصیت ارتجاعی واشر امکان ایجاد آببندی کامل نیز کمتر میشد. در نتیجه آب میتوانست از قسمت پشت سر دوش نفوذ کند. مشتری به دنبال قطعه ای بود که بتواند علاوه بر ایجاد آببندی مناسب عملکرد طولانی تری داشته باشد و نیاز به تعویض قطعه را کاهش دهد.
مشکل رسوب در قطعه پخش آب
یکی دیگر از مشکلات اصلی محصول اولیه تجمع رسوب در منافذ خروج آب بود. سطح سخت قطعه پلاستیکی امکان چسبیدن رسوبات آهکی را افزایش میداد. با افزایش رسوبات مسیر خروج آب محدود میشد و الگوی پاشش آب تغییر میکرد. در نتیجه عملکرد سر دوش به مرور کاهش پیدا میکرد. تمیزکاری شیمیایی نیز راهکار دائمی محسوب نمیشد. استفاده مداوم از مواد شیمیایی میتوانست به ساختار قطعه آسیب وارد کند.
درخواست مشتری برای حل مشکل
مشتری به دنبال راهکاری بود که بتواند دو قطعه موجود در ساختار سر دوش را با یک قطعه جایگزین کند. اهداف اصلی مشتری شامل موارد زیر بود:
- حذف مشکل نشتی
- کاهش ایجاد رسوب
- افزایش دوام قطعه
- سادهتر شدن مونتاژ
- کاهش تعداد قطعات محصول
- جلوگیری از تغییر قالب فلزی سر دوش
- حفظ کیفیت محصول نهایی
راهکار آریا رابر

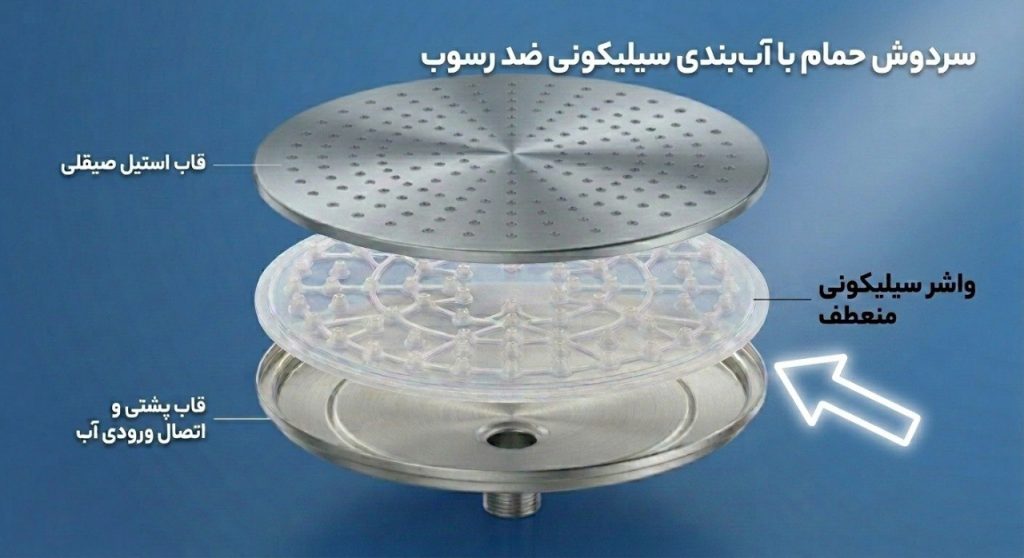

آریا رابر به جای تولید مجدد قطعات قبلی با متریال متفاوت کل ساختار قطعه را مورد بررسی قرار داد. راهکار پیشنهادی طراحی و تولید یک قطعه سیلیکونی یکپارچه بود. این قطعه به صورت همزمان وظیفه پخش آب و آببندی سر دوش را انجام میداد. طراحی قطعه به گونهای انجام شد که داخل پوسته استیل موجود مشتری قرار بگیرد. بنابراین نیازی به تغییر قالب فلزی محصول وجود نداشت. این موضوع باعث شد اجرای راهکار جدید بدون ایجاد تغییرات گسترده در ساختار محصول امکانپذیر باشد.
مشخصات فنی قطعه سیلیکونی
برای تولید این قطعه از سیلیکون رابر با گرید بهداشتی استفاده شد. انتخاب این متریال با توجه به شرایط استفاده و تماس قطعه با آب انجام گرفت. مشخصات اصلی قطعه شامل موارد زیر بود:
- متریال سیلیکون رابر با گرید بهداشتی
- مناسب برای تماس با آب آشامیدنی
- مقاومت مناسب در برابر آب گرم
- مقاومت مناسب در برابر کلر
- مقاومت مناسب در برابر اشعه فرابنفش
- سختی ۴۰ شور A
- تولید به روش قالبگیری پرس گرم
- طراحی یکپارچه برای آب بندی و پخش آب
انتخاب سختی مناسب سیلیکون
انتخاب سختی مناسب یکی از مراحل مهم در طراحی این قطعه بود. سختی ۴۰ شور A به گونهای انتخاب شد که تعادل مناسبی میان انعطافپذیری و استحکام ایجاد کند. سیلیکون باید به اندازه کافی نرم باشد تا بتواند در محل اتصال آببندی مناسبی ایجاد کند. از طرف دیگر شیارهای پخش آب نیز باید در برابر فشار آب شکل خود را حفظ کنند. به همین دلیل انتخاب سختی مناسب نقش مهمی در عملکرد نهایی قطعه داشت.
آب بندی یکپارچه با طراحی سیلیکونی
یکی از مهمترین بخشهای طراحی ایجاد یک لبه انعطافپذیر در قسمت بیرونی قطعه بود. این لبه هنگام بسته شدن پوسته استیل تحت فشار قرار میگرفت و مانند یک آببند عمل میکرد. در نتیجه دیگر نیازی به استفاده از واشر پلاستیکی جداگانه وجود نداشت. مزایای این طراحی عبارتند از:
- حذف واشر جداگانه
- کاهش تعداد قطعات
- کاهش نقاط احتمالی نشتی
- سادهتر شدن فرآیند مونتاژ
- افزایش پایداری آب بندی
- کاهش احتمال خرابی واشر
طراحی شیارهای ضد رسوب
برای حل مشکل رسوب نیز طراحی منافذ خروج آب تغییر کرد. به جای استفاده از سوراخ های استوانه ای شیارهایی با مقطع مخروطی طراحی شدند. انعطاف پذیری سیلیکون نیز در کنار این طراحی به کاهش تجمع رسوبات کمک می کرد. در صورت ایجاد رسوب امکان جدا شدن آن از سطح انعطاف پذیر با فشار ساده روی سطح وجود داشت. این ویژگی باعث شد نیاز به استفاده مداوم از مواد شیمیایی برای تمیزکاری کاهش پیدا کند.
فرآیند تولید قطعه سیلیکونی
برای تولید قطعه از روش قالب گیری پرس گرم استفاده شد. این روش برای تولید قطعات سیلیکونی با جزئیات ظریف و ابعاد دقیق گزینه مناسبی محسوب می شود. در این فرآیند طراحی قالب و شرایط پخت و فشار و دما باید به شکل دقیق تنظیم شوند. کنترل این عوامل می تواند روی کیفیت سطح و دقت ابعادی قطعه تأثیر داشته باشد.
مزایای استفاده از قطعه سیلیکونی
جایگزینی قطعات پلاستیکی با یک قطعه سیلیکونی یکپارچه مزایای مختلفی برای تولیدکننده سر دوش ایجاد کرد. مهم ترین مزایا شامل موارد زیر است:
- افزایش دوام قطعه
- کاهش احتمال نشتی
- کاهش تجمع رسوب
- حذف واشر جداگانه
- کاهش تعداد قطعات محصول
- سادهتر شدن مونتاژ
- کاهش پیچیدگی خط تولید
- حفظ قالب فلزی موجود
- افزایش ارزش محصول نهایی
کاهش هزینه و پیچیدگی مونتاژ
یکی از مزایای مهم این راهکار حذف یک قطعه اضافی از ساختار محصول بود. با حذف واشر پلاستیکی یک مرحله از فرآیند مونتاژ نیز حذف شد. این تغییر میتواند در تولید تیراژ بالا اهمیت زیادی داشته باشد. کاهش تعداد قطعات باعث سادهتر شدن فرآیند تأمین و مونتاژ میشود. همچنین کاهش تعداد نقاط اتصال میتواند احتمال خطا در فرآیند مونتاژ را کمتر کند.
افزایش ارزش محصول نهایی
استفاده از سیلیکون بهداشتی در ساختار داخلی سر دوش میتواند ارزش ادراک شده محصول را افزایش دهد. دوام مناسب و مقاومت در برابر شرایط محیطی و طراحی یکپارچه از ویژگیهایی هستند که میتوانند به عنوان مزیت محصول نهایی مطرح شوند. این موضوع به تولیدکننده کمک میکند محصولی با کیفیت بالاتر و عملکرد پایدارتر ارائه دهد.
نمونه سازی و تست قطعه
پس از طراحی اولیه نمونه هایی از قطعه بر اساس ابعاد پوسته استیل مشتری تولید شد. در مرحله نمونه سازی تعداد ۵۰ عدد قطعه تولید و برای انجام تست های مورد نیاز در اختیار مشتری قرار گرفت. این مرحله امکان بررسی عملکرد قطعه و ارزیابی میزان فشردگی و دوام آن را فراهم کرد.
آغاز تولید انبوه
پس از تأیید نمونهها و بررسی عملکرد قطعه تولید انبوه آغاز شد. تیراژ تولید این پروژه به ۱۵ هزار قطعه در ماه رسید. قطعات تولید شده بر اساس نیاز مشتری به صورت فله یا با بستهبندی اختصاصی تحویل داده شدند. این موضوع نشان میدهد طراحی و تولید قطعات سیلیکونی سفارشی میتواند برای تولیدکنندگان صنعتی در تیراژ بالا نیز قابل اجرا باشد.
نتیجه همکاری آریا رابر با تولید کننده سر دوش
این پروژه نمونهای از نقش طراحی مهندسی و انتخاب متریال مناسب در حل مشکلات تولید است. در این پروژه دو قطعه پلاستیکی با یک قطعه سیلیکونی یکپارچه جایگزین شدند. نتیجه این تغییر کاهش نقاط ضعف محصول و سادهتر شدن مونتاژ و افزایش دوام قطعه بود. مهم ترین دستاوردهای این همکاری شامل موارد زیر بود:
- حذف واشر پلاستیکی جداگانه
- کاهش احتمال نشتی
- کاهش مشکل تجمع رسوب
- افزایش دوام قطعه
- سادهتر شدن فرآیند مونتاژ
- حفظ قالب فلزی موجود
- امکان تولید در تیراژ بالا
- ارتقای کیفیت محصول نهایی
چرا آریا رابر برای تولید قطعات سیلیکونی؟
آریا رابر در زمینه طراحی و تولید قطعات سیلیکون رابر سفارشی فعالیت میکند و میتواند بر اساس نمونه یا نقشه فنی مشتری راهکار مناسب را طراحی کند. در پروژههای صنعتی صرفاً جایگزینی یک متریال با متریال دیگر کافی نیست. طراحی قطعه باید با شرایط استفاده و فرآیند تولید و نیازهای محصول نهایی هماهنگ باشد. آریا رابر با بررسی این عوامل میتواند در طراحی قطعات سیلیکونی سفارشی برای صنایع مختلف همکاری کند.
کاربرد قطعات سیلیکونی سفارشی
قطعات سیلیکونی سفارشی میتوانند در صنایع مختلف مورد استفاده قرار گیرند. برخی از این کاربردها عبارتند از:
- تولید شیرآلات
- تولید سر دوش
- لوازم خانگی
- تجهیزات پزشکی
- تجهیزات صنعتی
- قطعات آببندی
- قطعات خودرو
- تجهیزات بهداشتی
- قطعات مقاوم در برابر حرارت
نتیجه گیری
جایگزینی قطعات پلاستیکی با قطعات سیلیکونی مهندسیشده میتواند راهکاری مؤثر برای حل مشکلاتی مانند نشتی و رسوب و کاهش دوام قطعات باشد. در پروژه تولید سر دوش استیل نیز طراحی یک قطعه سیلیکونی یکپارچه توانست وظیفه آببندی و پخش آب را همزمان انجام دهد. استفاده از سیلیکون رابر با گرید بهداشتی و سختی مناسب و طراحی دقیق شیارها و لبه آببندی باعث بهبود عملکرد قطعه شد. همچنین حذف واشر جداگانه موجب کاهش تعداد قطعات و سادهتر شدن فرآیند مونتاژ شد. این پروژه نشان میدهد که تغییر هوشمندانه در طراحی و متریال میتواند به افزایش کیفیت و کاهش پیچیدگی تولید کمک کند. تولیدکنندگانی که با مشکلاتی مانند نشتی و رسوب و خرابی قطعات داخلی مواجه هستند، میتوانند با بررسی امکان تامین و تولید قطعه سیلیکونی سفارشی، راهکارهای جدیدی برای بهبود محصول خود پیدا کنند. آریا رابر آماده است نمونه یا نقشه قطعات صنعتی را بررسی کند و متناسب با شرایط کاربرد و نیاز تولیدکننده، راهکار مناسب برای طراحی و تولید قطعات سیلیکونی ارائه دهد.
